磁翻板液位計浮子方向
發布時間：2022-04-18 23:51:58
磁翻板液位計是一種基于磁耦合原理的直讀式液位計，又稱磁浮子液位計，適用于測量開放或封閉容器中的液位或邊界。液位計結構合理，顯示直觀清晰，可配液位變送器和液位開關，實現遠程信號傳輸功能。產品**應用于石油、化工、電力、冶金、食品、制藥、造紙、水處理等行業的液位測量和液位過程控制2、 測量原理
磁性翻板液位計采用磁性浮子作為測量元件。當儲罐中的液位變化時，帶有磁鋼的浮子將隨液位移動。浮子的運動通過磁耦合原理將液位變化線性傳遞到指示器中的磁翻柱（板），旋轉180°后磁翻柱（板）改變指示顏色，從而達到指示儲罐液位的目的。
產品特點;結構簡單，運行穩定;顯示直觀清晰;介質和指示器與遠程傳輸單元之間的封閉隔離;可選液位變送器或液位開關;可選阻尼裝置，以避免在進料或排空過程中損壞浮子;可用于腐蝕性、毒性、，易燃易爆等危險場所

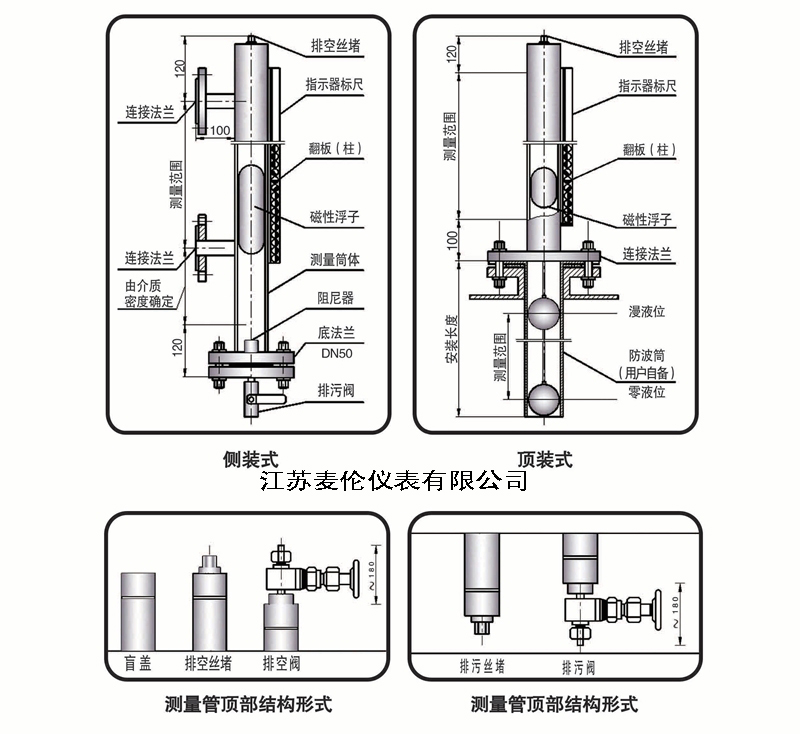

安裝形式;磁翻板液位計有多種安裝形式，以滿足用戶的需要，主要安裝形式有：側裝、頂裝等。
遠傳部分;遠傳信號變送器檢測形式;遠傳信號變送器包括干彈簧電阻式液位變送器和磁致伸縮式液位變送器
干彈簧電阻液位變送器系在量筒外部。當儲罐中的液位變化時，帶有磁鋼的浮子將隨液位移動。當浮子移動時，在浮子磁場的作用下，液位值對應的簧管閉合，電阻值和電流發生變化，通過模數轉換電路輸出4~20mA信號，從而實現液位信號的遠程傳輸。干式彈簧電阻式液位變送器用于防爆場合時，采用防爆外殼
磁致伸縮液位變送器;遠程傳輸單元綁定在測量筒的外部，遠程傳輸單元發射電流脈沖，沿測量管內的磁致伸縮線形成環形磁場。當儲罐中的液位變化時，帶有磁鋼的浮子將隨液位移動。浮子的磁場沿軸向磁化磁致伸縮線。扭轉脈沖在兩個磁場疊加時產生，遠程傳輸單元檢測脈沖的傳輸時間。4~20mA信號經處理器處理后，通過模數轉換電路輸出，從而實現液位信號的遠程傳輸。在防爆場合使用時，磁致伸縮液位采用隔爆外殼。
磁翻板液位計技術參數;車身材料：304、316、316L，PP塑料;中等密度：0.49~1.99（gcm3）;中等粘度：≤ 0.019pa S;測量精度：±10mm;防護等級：IP65;防爆等級：IBⅡcT4（本安型），DⅡBT4（隔爆）;傳輸模式：4-20mA。
